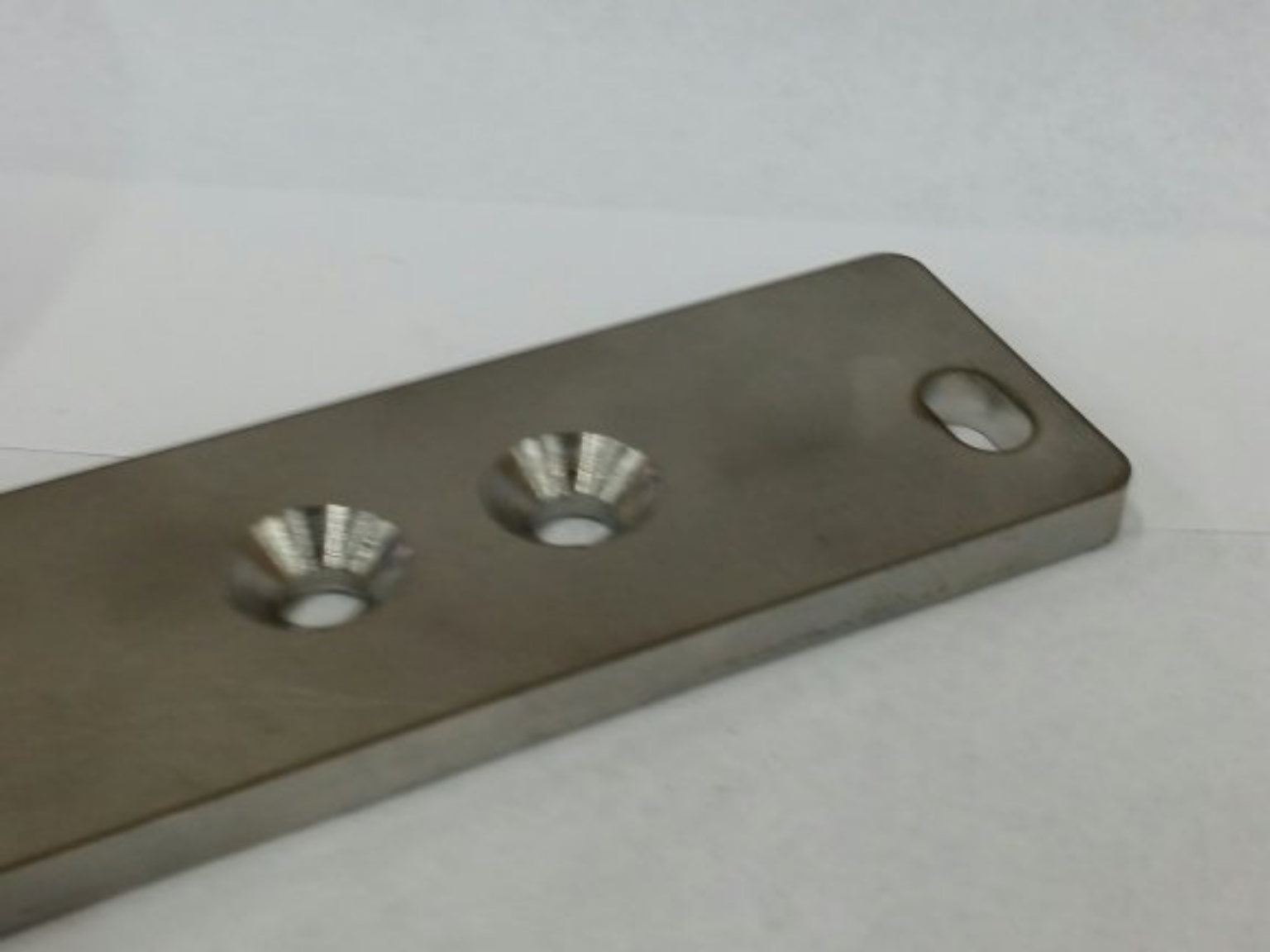

Bij het verzinken van gaten (ook wel soevereinen) wordt een lasergesneden gat conisch bewerkt, zodat een verzonken bout of schroef strak en vlak in het oppervlak valt. Je geeft de verzinking direct mee in je bestelling, zonder aparte nabewerking achteraf.
Let op: gaten verzinken is het conisch bewerken van een gat voor een verzonken boutkop. Dit is iets anders dan verzinken als oppervlaktebehandeling, waarbij een zinklaag wordt aangebracht.
Het gat wordt eerst recht gelaserd. Daarna wordt het met een verzinkboor (soevereinboor) conisch bewerkt, meestal onder 90 graden. Dit geldt voor zowel vlakke laserdelen als buislaserdelen. In het portaal geef je de hoek in met 30 of 45 graden ten opzichte van de hartlijn; 45 graden komt overeen met de gangbare 90 graden verzinking voor verzonken inbusbouten volgens ISO 10642. De diepte geef je zelf in, tot maximaal de plaatdikte.
| Bout | Lasergat (vrijgat) | Kopdiameter | Soevereindiameter | Verzinkdiepte |
| M3 | Ø 3,4 mm | Ø 6,0 mm | Ø 6,0 mm | 1,9 mm |
| M4 | Ø 4,5 mm | Ø 8,0 mm | Ø 8,0 mm | 2,5 mm |
| M5 | Ø 5,5 mm | Ø 10,0 mm | Ø 10,0 mm | 3,1 mm |
| M6 | Ø 6,6 mm | Ø 12,0 mm | Ø 12,0 mm | 3,7 mm |
| M8 | Ø 9,0 mm | Ø 16,0 mm | Ø 16,0 mm | 5,0 mm |
| M10 | Ø 11,0 mm | Ø 20,0 mm | Ø 20,0 mm | 6,2 mm |
| M12 | Ø 13,5 mm | Ø 24,0 mm | Ø 24,0 mm | 7,4 mm |
Gat verzinken is mogelijk wanneer de materiaaldikte voldoende is voor de opgegeven verzinkdiepte. Moet de boutkop volledig vlak met het oppervlak liggen, dan moet er genoeg materiaal aanwezig zijn om de verzinking te maken zonder aan de achterzijde door te breken.
Als praktische ondergrens hanteren wij een minimale soevereindiameter van Ø 6,3 mm en een materiaaldikte vanaf circa 4 mm. Let op: Ø 6,3 mm is de buitendiameter van de verzinking, niet het oorspronkelijke lasergat. Een verzonken M3-bout zit al ongeveer in deze orde van grootte.
Praktisch voorbeeld: M6 in 3 mm plaat is te dun voor een volledige ISO 10642-verzinking, M6 in 5 mm plaat past qua dikte.
